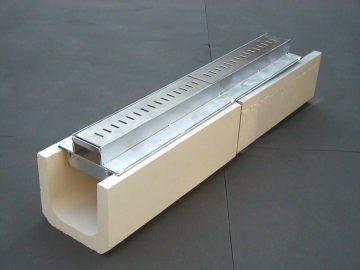

ガゼルスリット　インターロッキングブロック用
（特許出願済）

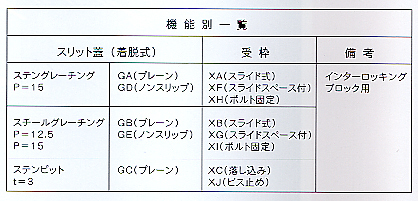

Ｕ字溝スリットとしての特徴

  1. インターロッキングブロック用として枠外寸法（ｈ２寸法）＝９５ミリを標準仕様としております。
  2. クッション砂と接する受枠水平面に防水処理を施してありますので長期間の使用に耐えられます。
  3. グレーチングのスリット蓋はスライド式とボルト固定式を用意してあります。スライド式は着脱の際スライドスペースが必要ですので「スライドスペース付」を溝には必ず一ヵ所以上設けて下さい。

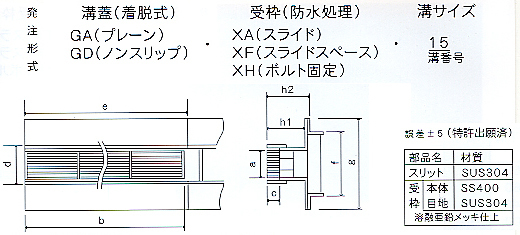

ステンスリットタイプ

 Ｐ＝１５（ピッチ）
Ｓ＝１１（スキ間）
Ｕ字溝 番号 ステンスリット蓋 受　　枠 荷重
（側溝）
ａ ｂ ｃ ｄ ｅ ｆ ｇ ｈ１ ｈ２
１５０ １５ ９４ ９９８ ２０／２５ １０４ １０００ １４５ ２１５ ８５．５ ９５ Ｔ１４
１８０ １８ １７５ ２４５ Ｔ１４
２４０ ２４ ２３５ ３０５ Ｔ１４
３００ ３０ ２９５ ３６５ Ｔ１４

ステンスリットタイプの価格表
プレーン ノンスリップ
溝幅 スライド式 スライドスペース付 ボルト止 スライド式 スライドスペース付 ボルト止
発注形式 定価税込
（円／ｍ）		 発注形式 定価税込
（円／ｍ）		 発注形式 定価税込
（円／ｍ）		 発注形式 定価税込
（円／ｍ）		 発注形式 定価税込
（円／ｍ）		 発注形式 定価税込
（円／ｍ）
１５０ ＧＡＸＡ15 33,075 ＧＡＸＦ15 34,125 ＧＡＸＨ15 37,275 ＧＤＸＡ15 37,800 ＧＤＸＦ15 38,850 ＧＤＸＨ15 42,000
１８０ ＧＡＸＡ18 34,125 ＧＡＸＦ18 35,175 ＧＡＸＨ18 38,325 ＧＤＸＡ18 38,850 ＧＤＸＦ18 39,900 ＧＤＸＨ18 43,050
２４０ ＧＡＸＡ24 36,225 ＧＡＸＦ24 37,275 ＧＡＸＨ24 40,425 ＧＤＸＡ24 40,950 ＧＤＸＦ24 42,000 ＧＤＸＨ24 45,150
３００ ＧＡＸＡ30 38,325 ＧＡＸＦ30 39,375 ＧＡＸＨ30 42,525 ＧＤＸＡ30 43,050 ＧＤＸＦ30 44,100 ＧＤＸＨ30 47,250

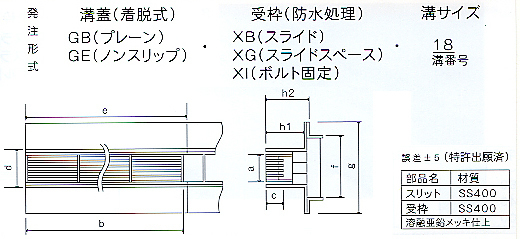

スチールスリットタイプ


プレーン　　Ｐ＝１２．５（ピッチ）　　　　　　ノンスリップ　　Ｐ＝１５
　　　　　　Ｓ＝９．５（スキ間）　　　　　　　　　　　　　　　Ｓ＝１０　　　　　　　
Ｕ字溝 番号 スチール蓋 受　　枠 荷重
（側溝）
ａ ｂ ｃ ｄ ｅ ｆ ｇ ｈ１ ｈ２
１５０ １５ ９１ ９９８ ３８ １０４ １０００ １４５ ２１５ ８５．５ ９５ Ｔ１４
１８０ １８ １７５ ２４５ Ｔ１４
２４０ ２４ ２３５ ３０５ Ｔ１４
３００ ３０ ２９５ ３６５ Ｔ１４

スチールスリットタイプの価格表
プレーン ノンスリップ
溝幅 スライド式 スライドスペース付 ボルト止 スライド式 スライドスペース付 ボルト止
発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）
１５０ ＧＢＸＢ15 23,100 ＧＢＸＧ15 24,150 ＧＢＸＩ15 25,200 ＧＥＸＢ15 25,200 ＧＥＸＧ15 26,250 ＧＥＸＩ15 27,300
１８０ ＧＢＸＢ18 24,150 ＧＢＸＧ18 25,200 ＧＢＸＩ18 26,250 ＧＥＸＢ18 26,250 ＧＥＸＧ18 27,300 ＧＥＸＩ18 28,350
２４０ ＧＢＸＢ24 26,250 ＧＢＸＧ24 27,300 ＧＢＸＩ24 28,350 ＧＥＸＢ24 28,350 ＧＥＸＧ24 29,400 ＧＥＸＩ24 30,450
３００ ＧＢＸＢ30 28,350 ＧＢＸＧ30 29,400 ＧＢＸＩ30 30,450 ＧＥＸＢ30 30,450 ＧＥＸＧ30 31,500 ＧＥＸＩ30 32,550

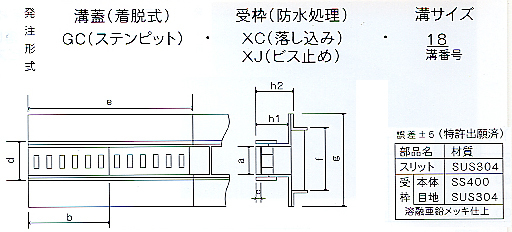

ステンピットタイプ

 板厚　３ミリ
Ｕ字溝 番号 ステンピット蓋 受枠 荷重
ａ ｂ ｃ ｄ ｅ ｆ ｇ ｈ１ ｈ２
１５０ １５ ９６ ４９９ｘ２
・
９９９
（ビス止め）		 ３ １０４ １０００ １４５ １９９ ８９ ９５ 歩行
１８０ １８ １７５ ２２９
２４０ ２４ ２３５ ２８９
３００ ３０ ２９５ ３４９

ステンピットタイプの価格表
溝幅 落し込み ビス止
発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）
１５０ ＧＣＸＣ15 22,050 ＧＣＸＪ15 23,100
１８０ ＧＣＸＣ18 23,100 ＧＣＸＪ18 24,150
２４０ ＧＣＸＣ24 24,150 ＧＣＸＪ24 25,200
３００ ＧＣＸＣ30 25,200 ＧＣＸＪ30 26,250

特記事項

  1. 路材と接面溝端部は側面加工の必要がありますので、「端部」の旨ご指示ください。
  2. 溝には桝又は「掃除口」を設けることで、清掃性が向上します。
  3. 受枠の中のハリピッチは約４５０ミリです。溝及び荷重条件によっては９００ミリピッチも製作可能です。
  4. Ｕ字溝が一直線に敷設されない場合は、取り付けの出来ない場合がありますので「短尺タイプ」をご指示ください。
  5. 車輌通行量の多い場所での使用はご遠慮ください。
  6. 端部加工費は、一ヶ所２，０００円アップです。
