ガセルスリット　タイルコンクリ打設用
　（特許出願済）

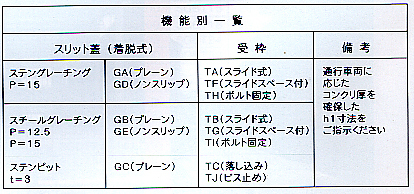

Ｕ字溝スリットとしての特徴　　　　　　　　　　　　　　　　　　　　　　

  1. コンクリート打設に対応した受枠ですので通行車輌に応じたコンクリ厚を確保したうえでｈ１寸法をご指示ください。

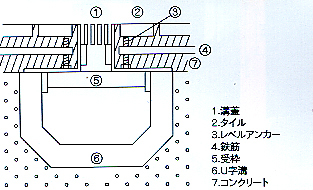

  2. 受枠の「レベルアンカー」は正確なコンクリレベルを決定できるうえ確実に配筋結束することでクラック防止に役立ちます。
  3. グレーチングのスリット蓋はスライド式とボルト固定式を用意してあります。スライド式は着脱の際、スライドスペースが必要ですので「スライドスペース付」を溝には必ず一ヶ所以上設けてください。

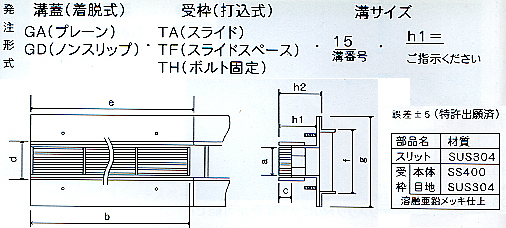

ステンスリットタイプ

 Ｐ＝１５（ピッチ）　　Ｓ＝１１（スキ間）
Ｕ字溝 番号 ステンスリット蓋 受枠 荷重
（側溝）
ａ ｂ ｃ ｄ ｅ ｆ ｇ ｈ１ ｈ２
１５０ １５ ９４ ９９８ ２０／２５ １０４ １０００ １４５ ２１５ ご指示
ください		 ｈ１
＋
９．５ミリ		 Ｔ１４
１８０ １８ １７５ ２４５ Ｔ１４
２４０ ２４ ２３５ ３０５ Ｔ１４
３００ ３０ ２９５ ３６５ Ｔ１４

ステンスリットタイプの価格表
溝幅 プレーン ノンスリップ
スライド式 スライドスペース付 ボルト止 スライド式 スライドスペース付 ボルト止
発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）
１５０ ＧＡＴＡ15 33,075 ＧＡＴＦ15 34,125 ＧＡＴＨ15 37,275 ＧＤＴＡ15 37,800 ＧＤＴＦ15 38,850 ＧＤＴＨ15 42,000
１８０ ＧＡＴＡ18 34,125 ＧＡＴＦ18 35,175 ＧＡＴＨ18 38,325 ＧＤＴＡ18 38,850 ＧＤＴＦ18 39,900 ＧＤＴＨ18 43,050
２４０ ＧＡＴＡ24 36,225 ＧＡＴＦ24 37,275 ＧＡＴＨ24 40,425 ＧＤＴＡ24 40,950 ＧＤＴＦ24 42,000 ＧＤＴＨ24 45,150
３００ ＧＡＴＡ30 38,325 ＧＡＴＦ30 39,375 ＧＡＴＨ30 42,525 ＧＤＴＡ30 43,050 ＧＤＴＦ30 44,100 ＧＤＴＨ30 47,250

スチールスリットタイプ


プレーン　　Ｐ＝１２．５（ピッチ）　　　　ノンスリップ　　Ｐ＝１５　　　　　　　
　　　　　　Ｓ＝９．５（スキ間）　　　　　　　　　　　　　Ｓ＝１０　
Ｕ字溝 番号 ステンスリット蓋 受枠 荷重
（側溝）
ａ ｂ ｃ ｄ ｅ ｆ ｇ ｈ１ ｈ２
１５０ １５ ９１ ９９８ ３８ １０４ １０００ １４５ ２１５ ご指示
ください		 ｈ１
＋
９．５ミリ		 Ｔ１４
１８０ １８ １７５ ２４５ Ｔ１４
２４０ ２４ ２３５ ３０５ Ｔ１４
３００ ３０ ２９５ ３６５ Ｔ１４

スチールスリットタイプの価格表
溝幅 プレーン ノンスリップ
スライド式 スライドスペース付 ボルト止 スライド式 スライドスペース付 ボルト止
発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）
１５０ ＧＢＴＢ15 23,100 ＧＢＴＧ15 24,150 ＧＢＴＩ15 25,200 ＧＥＴＢ15 25,200 ＧＥＴＧ15 26,250 ＧＥＴＩ15 27,300
１８０ ＧＢＴＢ18 24,150 ＧＢＴＧ18 25,200 ＧＢＴＩ18 26,250 ＧＥＴＢ18 26,250 ＧＥＴＧ18 27,300 ＧＥＴＩ18 28,350
２４０ ＧＢＴＢ24 26,250 ＧＢＴＧ24 27,300 ＧＢＴＩ24 28,350 ＧＥＴＢ24 28,350 ＧＥＴＧ24 29,400 ＧＥＴＩ24 30,450
３００ ＧＢＴＢ30 28,350 ＧＢＴＧ30 29,400 ＧＢＴＩ30 30,450 ＧＥＴＢ30 30,450 ＧＥＴＧ30 31,500 ＧＥＴＩ30 32,550

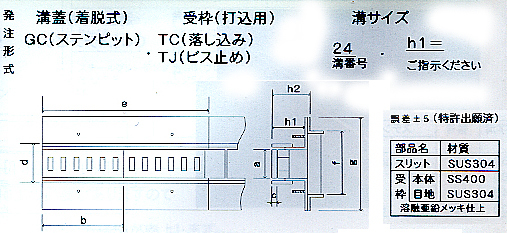

ステンピットタイプ

 板厚　３ミリ
Ｕ字溝 番号 ステンスリット蓋 受枠 荷重
ａ ｂ ｃ ｄ ｅ ｆ ｇ ｈ１ ｈ２
１５０ １５ ９６ ４９９Ｘ２
・
９９９
（ビス止め）		 ３ １０４ １０００ １４５ １９９ ご指示
ください		 ｈ１
＋
６ミリ		 歩行
１８０ １８ １７５ ２２９
２４０ ２４ ２３５ ２８９
３００ ３０ ２９５ ３４９

ステンピットタイプの価格表
溝幅 落し込み ビス止
発注型式 定価税込
（円／ｍ）		 発注型式 定価税込
（円／ｍ）
１５０ ＧＣＴＣ15 22,050 ＧＣＴＪ15 23,100
１８０ ＧＣＴＣ18 23,100 ＧＣＴＪ18 24,150
２４０ ＧＣＴＣ24 24,150 ＧＣＴＪ24 25,200
３００ ＧＣＴＣ30 25,200 ＧＣＴＪ30 26,250

特記事項

  1. 路材と接面溝端部は側面加工の必要がありますので、「端部」の旨ご指示ください。
  2. 溝には桝又は「掃除口」を設けることで、清掃性が向上します。
  3. 受枠の中のハリピッチは約４５０ミリです。溝及び荷重条件によっては９００ミリピッチも製作可能です。
  4. Ｕ字溝が一直線に敷設されない場合は、取り付けの出来ない場合がありますので「短尺タイプ」をご指示ください。
  5. 車輌通行量の多い場所での使用はご遠慮ください。
  6. 端部加工費は、一ヶ所２，０００円アップです。
  7. ｈ１寸法・Ｄ’２寸法、１２０ミリまでの価格です。
