 キャスコーナーの取り付け要領  ボルト一本で連結 工具はスパナ2本の簡単施工
 @  A

   B

 C

 D

 E  F

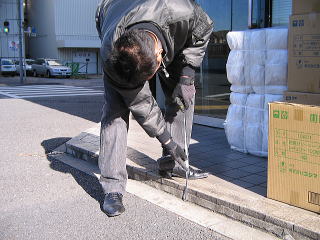

@段差の高さを測って最適なベースを選んで下さい。(CA200Mの場合)

Aベースをキャスコーナーに取り付けて下さい。(CA200Mの場合)

以下キャスコーナー共通となります

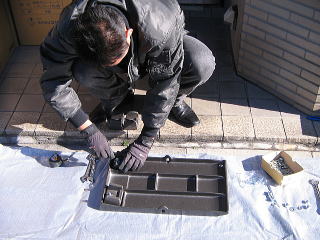

BL字溝を枕にして、裏返したキャスコーナーをピッタリ並べて下さい。(表面の塗装を傷つける恐れがありますので下にシートやダンボール等を敷いての作業をお勧めします。)

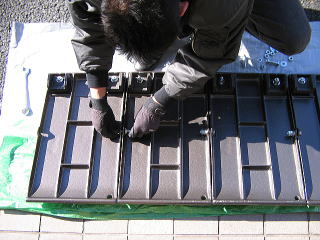

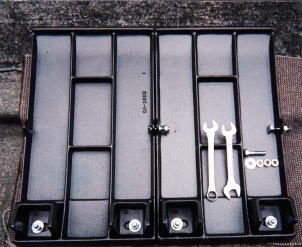

C連結用の穴に左側からボルトを通し、キャスコーナーの連結面を挟んで右側から平座金、バネ座金、普通ナット、ロックナットの順にセットをします。

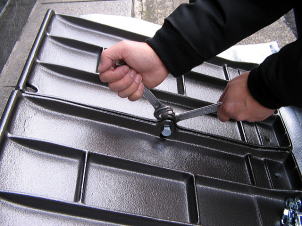

17mmのスパナを使って普通ナットを締めます。普通ナットは上から見てバネ座金が平らになる寸前程度に締めます。普通ナットを締めすぎますと連結したキャスコーナーの両端が反り返ってしまい、ガタつき音の原因となる場合があります。ここではまだロックナットは締めません。

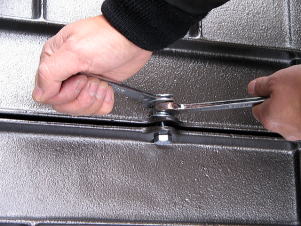

D17mmのスパナ2本を用意し、片方のスパナで普通ナットを固定し、同時にもう片側のスパナでロックナットを締まる方向に回し、連結金具をきつく締めれば連結は確定します。

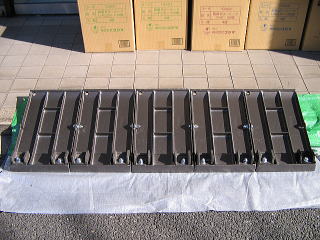

EC、Dの要領ですべてのキャスコーナーを連結して下さい。

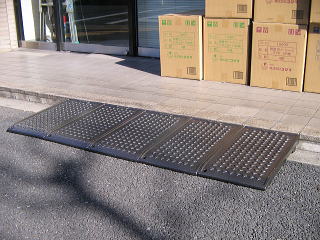

F金具を締め終えたら、連結されたキャスコーナーを端から順にひっくり返しL字溝にピッタリと寄せてガタつきがないかを確認して設置が完了です。
